De ce avem nevoie de masuratori PRAM?

Primul pas pentru siguranta personalului care exploateaza sau utilizeaza echipamente si aparaturi electrice il reprezinta verificarile si inspectiile periodice ale prizelor de pamant si a impamantarilor denumite si PRAM. In urma testarilor si verificarilor PRAM, inginerii si tehnicienii nostri cu experienta in masuratori PRAM va vor inmana un certificat PRAM, necesar in conditiile legii.

ELECTRO BRANCH GRUP SRL efectueaza masurarea prizei de pamant (verificare Pram) si elibereaza buletin de masura a prizei de pamant (buletin PRAM) la preturi avantajoase.

In urma verificarii prizei de pamant (verificare Pram) se va intocmi un buletin de masure priza de pamant (buletin PRAM) care va cuprinde detalii despre;

• data efectuarii verificarii;
• functia, calitatea si numele persoanei care a efectuat verificarea ( copie dupa autorizatia ANRE care da dreptul sa emita buletin PRAM);
• denumirea instalatiei sau partii de instalatie la care s-au efectuat verificari;
• rezultatul verificarii continuitatii conexiunilor electrice intre utilaje si prize de pamant;
• metoda de masura folosita ,tipul si clasa de precizie a aparatului utilizat in aceasta
• masuratoare(copie dupa certificatul metrologic al aparatului folosit la masurare);
• apreciere asupra gradului de umiditate a solului(umed,uscat,foarte uscat);
• observatii asupra defectelor constatate ce urmeaza a fi inlaturate de catre achizitor;

Buletin PRAM. Priza de pamantAspecte generale

Instalatii de legare la pamant:Accidentele electrice în instalatiile electrice de putere se pot produce prin atingere directa, nemijlocita, a partilor aflate sub tensiune sau prin atingere indirecta. Contactul cu parti conductoare din instalatiile care nu se afla în mod normal sub tensiune, dar care apar sub tensiune prin defecte de izolatie, arcuri electrice, ruperi de conductoare deci, în general, în mod accidental.Principalul mod în care se asigura protectia împotriva atingerilor directe este constructia instalatiilor (distante minime de protectie pentru partile aflate sub tensiune, îngradiri, blocaje, accesul interzis pentru personalul neautorizat etc.).Evitarea accidentarilor prin atingere indirecta se asigura prin diferite metode, dintre care cea mai raspândita, pentru toate categoriile de instalatii si toate nivelurile de tensiune, este legarea la pamânt.Instalatii de legare la pamant constituie ansamblul de conductoare electrice prin care se asigura legatura voita cu solul, considerat conductor electric de dimensiuni nelimitate, a unor elemente conductoare dintr-o instalatie electrica. În acest mod se asigura dispersarea curentilor electrici în sol.Principala functie a prizelor de pamânt este asigurarea distribuirii curentilor electrici în sol. Instalatiile de legare la pamânt (ILP) au, în general, si alte scopuri, fiind realizate cu multiple destinatii dintre care se mai amintesc:

• stabilizarea potentialelor fata de pamânt ale unor puncte din circuitele de lucru ale instalatiilor (puncte neutre ale transformatoarelor, neutrul unor retele trifazate, puncte mediane sau neutre ale unor transformatoare de masurare);
• realizarea unor circuite de întoarcere prin pamânt a unor curenti electrici de sarcina (de lucru), de exemplu la tractiunea electrica sau la prizele de pamânt de exploatare (alimentare cu întoarcerea curentului electric prin pamânt);
• crearea unor circuite de mica impedanta pentru functionarea protectiilor împotriva defectelor cu punere la pamânt în instalatii;
• realizarea protectiei împotriva supratensiunilor de trasnet induse sau de comutatie;
• legarea la pamânt a unor elemente din circuitele de lucru scoase de sub tensiune pentru lucrari, în vederea descarcarii de sarcini capacitive si a evitarii reaparitiei accidentale a tensiunii la locul de munca;
• realizarea instalatiilor de protectie catodica.
• Majoritatea instalatiilor de legare la pamant se folosesc în comun pentru mai multe scopuri.

Legislatie masurarea prizei de pamant

Masuratori ale instalatilor de legare la pamant (verificare Pram) difera în mod semnificativ de alte masuratori efectuate pentru a evalua protectia împotriva socurilor electrice. Ele necesita o cunoastere profunda cu privire la construirea sistemului de legare la pamant, fenomenele care apar în timpul masuratorilor si a metodelor de gestionare a conditiile dificile din teren.Persoanele care efectueaza teste si masuratori de sisteme de sol trebuie sa aiba cunostinte adecvate si echipamentul de masurare care sa poata sustine o astfel de sarcina complicata.

In 2008, au fost introduse urmatoarele standarde EN 62305-1 Protectia împotriva fulgerelor.Partea 1: Principii generale si EN 62305-2 protectia împotriva fulgerelor.Partea 2: Managementul riscului. Aceste standarde includ o descriere a daunelor si pierderile cauzate de fulgere, nivelurile de clasificare a protectiei la trasnet si a parametrilor fulgerelor. Ele au definit, de asemenea termenul de impedanta de legare la pamant.In 2009, alte parti ale standardului au fost publicate – EN 62305-3 Protectia împotriva fulgerelor.Partea 3: Avarii fizice ale structurilor si punerea în pericol a vietii – EN 62305-4 Protectia împotriva fulgerelor. Partea 4: Sisteme electrice si electronice din cadrul structurilor.Aceste standarde stabilesc cerintele constructive ale sistemelor de protectie la trasnet si modalitatile de punere in practica a acestora, metode de evaluare de intretinere si de realizare corecta.Masuratori ale instalatilor de legare la pamantSTAS 2612-87 protectie impotriva electrocutarii ,limite admise.STAS 12217-88 protectie impotriva electrocutariila utilale si echipamente electrice mobile, prescriptii.SR HD 60364-4-41:2007 -protectie impotriva sarcinilor electrice -atingere directa, atingere indirecta.SR HD 60364-4-41:2007/C91:2008

Tipuri de legare la pamant

Masuratori ale instalatilor de legare la pamant (verificare pram). Legarea la pamânt este o conexiune facuta în mod intentionat între o instalatie sau dispozitiv electric si un obiect metalic situat în pamânt numit priza de pamânt.

In functie de sarcina de legare la pamânt, putem distinge, din punct de vedere functional, urmatoarele tipuri de legare la pamânt: de protectie, operationale si de protectie la trasnet. În functie de componentele utilizate în constructia de prize de pamânt – acestea sunt împartite în prize de pamânt naturale si artificiale. Electrozi de pamânt naturali pot include: conducte metalice de apa, elemente metalice înglobate în fundatii, elemente de beton armat situate în sol si în alte parti metalice având un bun contact cu solul.

Electrozi de pamânt artificiali pot include: sectiuni, tije, fire, cabluri, benzi sau placi de otel, acoperite cu un strat protector conductor (anti-coroziv), introdusi în pamânt – orizontal (electrozi orizontali) sau vertical (electrozi verticali). Electrozii de legare la pamânt pot fi realizati ca elemente unice orizontale sau verticale (electrozi unici), sau ca sisteme complexe compuse din prize de pamânt dispuse în configuratii diferite (inele în sol, grile, electrozi dispusi radial în pamânt). Electrozii de împamântare sub forma unui sistem complex au scopul de a oferi rezistenta scazuta de legare la pamânt.

La instalarea electrozilor în pamânt, utilizatorii ar trebui sa acorde atentie potentialelor electrochimice individuale ale componentelor sistemului. Când sistemul include o combinatie a unui electrod de împamântare natural în fundatie (otel în beton) si o priza de pamânt artificiala, situata în afara fundatiei, din otel galvanizat, atunci diferenta de potential electrochimic între aceste elemente va fi de cca. 1V. Ca urmare a acestei diferente de potential va exista un flux de curent, ce va cauza coroziunea otelului situat în sol. Astfel, electrozi din otel galvanizat nu pot fi utilizati în acest caz – acestia trebuie sa fie realizati din otel cuprat, din cupru sau otel inoxidabil.

Factori care influenteaza calitatea punctului de legare la pamânt

Rezistenta instalatie de legare la pamânt, în general, depinde de rezistivitatea solului. Deci, este evident ca o împamântare buna în zone de rezistivitate crescuta (de exemplu, soluri nisipoase, zone cu exces de lemn) este dificila si necesita resurse mai multe decât în zonele umede cu o rezistivitate redusa a solurilor. O instalatie de legare la pamânt trebuie sa furnizeze:

• nivelul scazut al rezistentei sale (impedantei),
• cea mai mica variatie a rezistentei (impedantei) de-a lungul timpului,
• rezistenta maxima la coroziune a elementelor prizei de pamânt.

Factori care afecteaza precizia masuratorilor

În timpul efectuarii masuratorilor rezistentei prizei de pamânt, se masoara valoarea curentului care trece prin priza de pamânt testata si caderea de tensiune pe aceasta. Folosind legea lui Ohm vom calcula valoarea rezistentei prizei de pamânt. Rezistenta prizei de pamânt se masoara în curent alternativ, din cauza naturii electrolitice a conductivitatii solului.

Efectul umiditatii solului

Un impact foarte mare asupra masuratorilor rezistentei prizei de pamânt îl are gradul de umiditate al solului. Masuratorile efectuate dupa ploaie vor indica o valoare mult mai mica a rezistentei prizei de pamânt. Daca masuratorile nu pot fi facute în conditii normale de umiditate a solului, se utilizeaza coeficienti de corectie.Masurarea prizei de pamant folosind metoda celor 2 clesti de curent (verificare Pram)

Masurare priza de pamant cu metoda 2 clesti de curent

Metoda celor doi clesti de curent permite masurarea rezistentei prizei de pamant (verificare Pram) in sistemele de prize de pamant multiple fara a fi nevoie de introducerea de tarusi auxiliari in pamant . In timpul acestei masuratori , curentul generat de clestele de curent trasmitator parcurge circuitul : priza de legare la pamant testata + sistemul paralel de legari la pamant ramas si este masurat prin cleste de curent receptor- pe baza acestei masuratori, se calculeaza rezistenta circuitului.

Deoarece in urma conectarii in paralel a mai multor rezistente rezulta o rezistenta echivalenta neta de valoare mult mai mica, rezultatul masuratorii cu aceasta metoda este supraestimata in comparatie cu rezistenta prizei de pamant testata.Diferenta este mai mica, cu cat creste numarul de legari la pamant in sistemul testat.Metoda celor doi clesti de curent este folosita pentru masurarea sistemelor de legare la pamant multiple, care nu sunt conectate subteran, aceasta metoda permite masurarea continuitatii circuitului (in sistemul de legare la pamant considerat), pentru protectia la soc electric , comportamentul curentilor de joasa frecventa (50, 60 Hz) find important.

Scopul sistemului de legare la pamant de protectie impotriva trasnetului este acela de a transporta supratensiunea creata de fulger la sol. Din cauza naturii impulsului unei astfel de descarcari este important sa determinam componenta inductiva a legarii la pamant testata : trasportul curentului de trasnet este utilizat efectiv doar o parte a sistemului de impamantare -aceea aflata cel mai aproape de lovirea trasnetului.

Prin urmare, o legare la pamant ce are rezistenta statica scazuta si ofera o buna protectie de baza , este posibil sa nu poata garanta existenta unor parametrii suficienti de buni pentru protectia la trasnet- acest lucru este valabil pentru sisteme de legare la pamant extinse, care pot avea rezistenta statica mica pe cand impedanta poate fi de cateva ori mai mare.

Masurarea prizei de pamant cu metoda tehnica 4 poli cu ajutorul a 2 tarusi auxiliari (verificare Pram)Masurarea prizei de pamant cu metoda tehnica 4 poli cu ajutorul a 2 tarusi auxiliari

Masurarea prizei de pamant cu metoda tehnica 4 poli cu ajutorul a 2 tarusi auxiliari

In acest paragraf am sa va exemplific o metoda de masurare a prizei de pamant (verificare Pram). Aceasta metoda are cam acelasi pricipiul de masurare ca si in cazul masurari prizei de pamant cu metoda tehnica a celor 3 poli cu ajutorul a 2 tarusi auxiliari , avand in plus si un cleste de masurare a curentului care trece prin electrodul prizei.

Instrumentele avansate de pe piata au capacitatea de a efectua masuratori cu metoda patru poli , pentru a permite eliminarea influentei rezistentei sondei de test ce conecteaza instrumentul de test cu priza de legare la pamant testata.Inconvenientele rezultate din necesitatea de a deconecta piesa de separatie a legarilor la pamant individuale , ce fac parte integrata din sistemul de legare la pamant cu prize multiple, in timpul masuratorii acestora , pot fi depasite prin utilizarea metodei tehnice si unui cleste de curent suplimentar.

Electrozii de curent si tensiune sunt plasati ca la metoda cu trei poli , dar curentul este masurat de catre cleste de curent fixat pe legarea la pamant testata. Instrumentul calculeaza rezistenta stiind curentul care trece prin legarea la pamant testata . Totusi aceasta metoda de masurare nu poate fi aplicata in sistemele de legare la pamant multiple, in cazul in care legarile la pamant individuale sunt conectate intre ele subteran.

Masurarea prizei de pamant cu metoda tehnica 3 poli cu 2 tarusi auxiliari (verificare Pram)

In timpul functionarii, sistemele de legare la pamant sunt supuse verificarii periodice pentru a verifica daca exista coroziunii sau schimbarea rezistivitatii solului cu impact asupra parametrilor prizei de pamant.

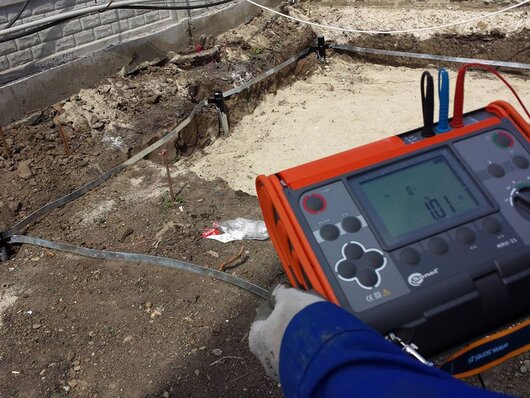

Masuratori de legare la pamant (verificare PRAM) pot fi efectuate cu testere multifuctionale echipate cu functia corespunzatoare. Pentru masurarea rezistentei prizei de pamant , cel ma frecvent este utilizata metoda tehnica. Instrumentul calculeaza valoarea rezistentei prin masurarea tensiunii la borne dupa aplicarea unui curent de test. Pentru masurarea prizelor de pamant singulare , este utilizata metoda cu 3 poli (caderea de potential). Aceasta metoda se baseaza pe aplicarea unui flux de curent in circuitul instrument -priza de legare la pamant masurata -electrodul de curent-instrument.Distantele dintre electrozi trebuie sa fie, suficient de mare,electrodul de curent ar trebui sa fie plasat la o distanta de cel putin 10 ori mai mare decat lungimea fizica a tarusului prizei de legare la pamant .In practica este acceptata o distanta de aproximativ 40 de metri intre electrodul prizei de legare la pamant masurat si electrodul de curent.

Electrodul de tensiune este pozitionat in sol intre priza de pamant masurata si electrodul de curent in asa numita zona de potential zero. In practica este recomandat sa se efectueze 3 masuratori , cu relocarea electrodului de tensiune la 6 metri catre si in sens opus prizei de pamant testata. Daca rezultatele sunt identice, locul de asezare a electrodului de tensiune a fost bine ales. Masurarea se face cu curent de test a carui frecventa permite evitarea interferentelor si zgomotului frecventei sistemului de alimentare ( 50 de Hz sau 60 Hz) si armonicile sale.
